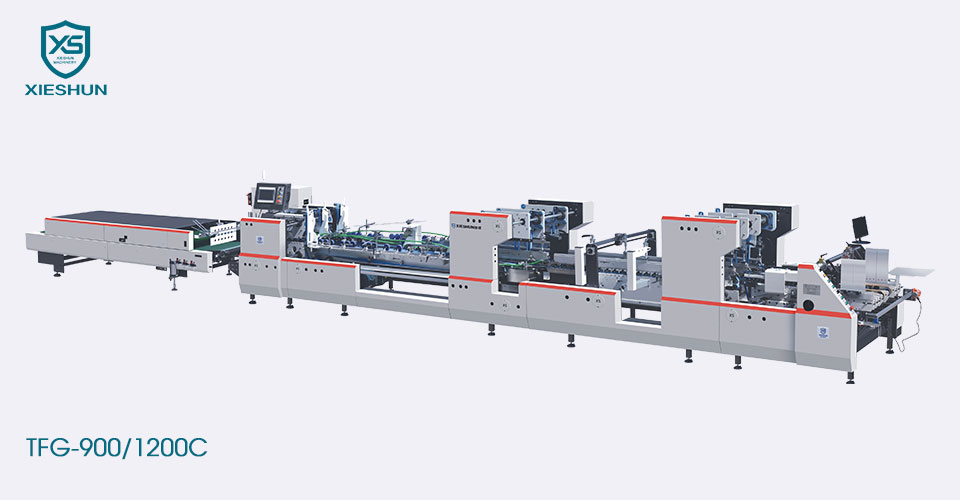

La serie de plegadora encoladora de alta velocidad de 4/6 esquinas TFG-900/1200C es ideal para trabajar con cajas medianas y grandes en la industria del embalaje pesado. Su diseño incluye carros superiores accionados, facilitando el plegado y cierre preciso de cajas de microcanales y corrugados en su avance. La función opcional de elevación interior plegable, el rápido intercambio de accesorios, la fácil configuración junto con una mayor velocidad de producción, garantizan una alta productividad y calidad de trabajo. Conozca el mercado de embalaje más exigente.
| Modelo | TFG-900C | TFG-1200C |
|---|---|---|
| Material adecuado | Cartón de 200-800 g/㎡ y cartón corrugado N/F&E | |
| Rango de velocidad | 0-400m/minuto | |
| Velocidad de avance lento | 30 m/min | |
| Ancho máximo en blanco | 900 mm | 1200 mm |
| Dimensión (largo) | 15800mm | 15800mm |
| Dimensión (ancho x alto) | 1400 mm × 1900 mm | 1850 mm × 1900 mm |
| Peso mecánico | 9T | 10 toneladas |
| Potencia mecánica | 23,2 kw | 23,2 kw |
| Aire comprimido | 6bar | |
| Capacidad del compresor de aire | 10㎡/h | |
| Capacidad del tanque de aire | 60L | |
| Modelo |
|
TFG-900C | TFG-1200C |
|---|---|---|---|
|
A | 160-900 mm | 170-1200 mm |
| B | 100-900 mm | 100-900 mm | |
| E | 70-440 mm | 70-560 mm | |
|
A | 170-850 mm | 170-1050 mm |
| B | 170-900 mm | 170-900 mm | |
| E | 80-440 mm | 80-560 mm | |
|
A | 160-850 mm | 160-1050 mm |
| B | 160-800 mm | 160-800 mm | |
| H | 25-120 mm | 25-120 mm | |
|
A | 270-700 mm | 330-1020 mm |
| B | 160-450 mm | 160-450 mm | |
| H | 25-120 mm | 25-120 mm | |
|
A | 270-700 mm | 330-1020 mm |
| B | 160-800 mm | 160-800 mm | |
| H | 25-120 mm | 25-120 mm |
|
Alimentador ◆Los deflectores laterales izquierdo y derecho son fáciles de levantar. ◆La correa de alimentación de papel de la unidad de alimentación de papel se puede ajustar de forma independiente para garantizar una alimentación de papel suave y estable. ◆Servomotor, regulación de velocidad independiente para garantizar un espaciado uniforme del papel. ◆Dispositivo de succión de alimentación de papel (opcional). |
|
Alineación ◆El cartón enviado por el departamento de alimentación de papel es corregido y guiado por el departamento de corrección para que el cartón corra en línea recta. ◆El mecanismo de presión superior del departamento de corrección se puede ajustar hacia arriba y hacia abajo para adaptarse a diferentes espesores de cartón y brindar garantía de estabilidad. |
|
Sección de preplegado ◆Las placas de correa superiores izquierda y derecha segmentadas se pueden ajustar según los requisitos del producto, lo cual es rápido y eficiente. ◆Puede completar eficientemente el preplegado de 180 grados de la caja en la línea 1 y el preplegado de 135 grados de la 3ª línea para optimizar el efecto de formación final. ◆ Portadores superiores autopropulsados, plegado preciso para cajas de cartón corrugado |
|
Bloquear parte inferior Tres grupos de estructura de cinta transportadora, función de placa de cinta superior segmentada, pueden superar eficazmente los problemas en la producción de productos de cajas con formas especiales. La placa de la correa media superior es desmontable y se puede desmontar y depurar según los requisitos del producto. |
|
Dispositivo de 4 y 6 esquinas ◆El gancho de plegado electrónico impulsado y controlado por el servomotor inteligente está instalado en dos servoejes controlados independientemente para guiar con precisión el plegado de todas las solapas de la caja. ◆Puede producir cajas de cuatro y seis esquinas y otros tipos diferentes. ◆La interfaz hombre-máquina está configurada de forma inteligente, fácil de operar, intuitiva y fácil de entender.
|
|
Unidad de encolado inferior ◆Cilindros de pegamento inferiores mecánicos izquierdo y derecho, con diseño separado de rueda de pegamento y cilindro de pegamento, alta velocidad sin lanzamiento de pegamento, fácil de limpiar y mantener. ◆La rueda de pegamento tiene 5 mm de ancho y se puede reemplazar según el producto. |
|
Sección plegable ◆ Estructura de correa de transmisión de 3 placas. ◆Las velocidades de la correa plegable exterior izquierda y derecha se pueden ajustar de forma independiente para garantizar la precisión del conformado. ◆ Portadores superiores autopropulsados, plegado preciso para cajas de cartón corrugado |
|
Sección de transferencia ◆Motor separado con conversión de frecuencia independiente. ◆El ajuste de la extensión del cinturón superior e inferior es simple y fácil de operar. ◆Equipado con contador de patadas electrónico de alta velocidad. |
|
Panel de control ◆ Adopte una pantalla grande de 10 pulgadas, operación fácil e intuitiva. ◆Hay varios idiomas disponibles. ◆Función de memoria y control remoto (opcional). |
|
Transportador ◆En el modo automático, se establece el espaciado de las cajas, la velocidad de la correa y la velocidad del host están vinculadas proporcionalmente y la correa se mueve cuando el fotoeléctrico detecta la caja. ◆En modo manual, la correa se mueve a una velocidad constante y no se ve afectada por la velocidad del anfitrión. ◆La parte de presión adopta prensado neumático, el control de presión es más preciso y el efecto de unión del producto está más garantizado. |
