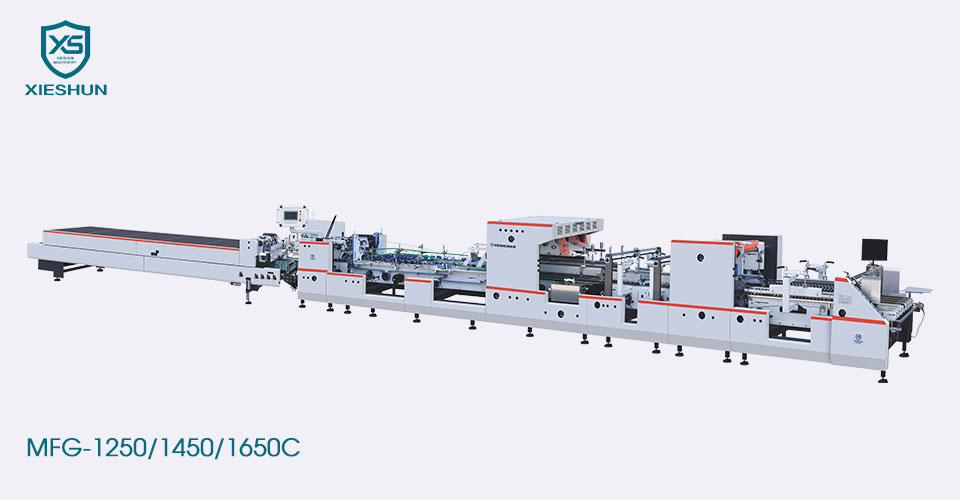

La plegadora encoladora automática de 4 y 6 esquinas de alta resistencia XIESHUN MFG-1250/1450/1650C se aplica en cajas medianas y grandes en la industria del embalaje pesado. Los soportes superiores autopropulsados especiales facilitan el plegado preciso de las microcanales y las cajas de cartón ondulado. Accionamiento plegable mediante servomotor independiente para un ajuste preciso de la velocidad. El plegado secundario puede alinear la cola de pez de las cajas debido a diferentes motivos, como un troquelado y plegado inadecuados.
| Modelo | MFG-1250C | MFG-1450C | MFG-1650C |
|---|---|---|---|
| Material adecuado | Cartón de 200-800 g/㎡ y cartón corrugado N/F&E | ||
| Rango de velocidad | 0-400m/minuto | ||
| Velocidad de avance lento | 30 m/min | ||
| Ancho máximo en blanco | 1250 mm | 1450 mm | 1650 mm |
| Dimensión (largo) | 1750 mm | 1750 mm | 1800 mm |
| Dimensión (ancho x alto) | 1800 mm × 1600 mm | 2000 mm × 1600 mm | 2200 mm × 1600 mm |
| Peso mecánico | 10 toneladas | 11T | 12T |
| Potencia mecánica | 29kw | 29kw | 29kw |
| Aire comprimido | 6bar | ||
| Capacidad del compresor de aire | 10㎡/h | ||
| Capacidad del tanque de aire | 60L | ||
| Modelo |
|
|
MFG-1250C | MFG-1450C | MFG-1650C |
|---|---|---|---|---|---|
|
|
|
z Mín/mm | z Máx/mm | ||
|
A | 100mm | 1250 mm | 1450 mm | 1650 mm |
| B | 180mm | 1000 mm | 1000 mm | 1000 mm | |
| E | 85mm | 600 mm | 715 mm | 815 mm | |
|
A | 200 mm | 1050 mm | 1400 mm | 1600 mm |
| B | 100mm | 1000 mm | 1000 mm | 1000 mm | |
| E | 90mm | 515mm | 690 mm | 790 mm | |
|
A | 180mm | 1050 mm | 1400 mm | 1600 mm |
| B | 140mm | 1000 mm | 1000 mm | 1000 mm | |
| H | 30mm | 150mm | 150mm | 150mm | |
|
A | 180mm | 1050 mm | 1400 mm | 1600 mm |
| B | 140mm | 1000 mm | 1000 mm | 1000 mm | |
| H | 30mm | 150mm | 150mm | 150mm | |
|
A | 220 mm | 1000 mm | 1200 mm | 1400 mm |
| B | 140mm | 1000 mm | 1000 mm | 1000 mm | |
| E | 15mm | 50mm | 50mm | 50mm | |
|
Alimentador ◆Los deflectores laterales izquierdo y derecho son fáciles de levantar. ◆La correa de alimentación de papel de la unidad de alimentación de papel se puede ajustar de forma independiente para garantizar una alimentación de papel suave. ◆Servomotor, regulación de velocidad independiente para garantizar un espaciado uniforme del papel. ◆Dispositivo de succión de alimentación de papel (opcional). |
|
Alineación ◆El cartón enviado por la unidad de alimentación de papel es corregido y guiado por la unidad de corrección para que el cartón corra en línea recta. ◆El accionamiento de presión superior de la unidad de corrección se puede ajustar hacia arriba y hacia abajo para adaptarse a diferentes espesores de cartón y brindar garantía de estabilidad. |
|
Sección de preplegado ◆Las placas de correa superiores izquierda y derecha segmentadas se pueden ajustar según los requisitos del producto, lo cual es rápido y eficiente. ◆Puede completar eficientemente el preplegado de 180 grados de la caja en la línea 1 y el preplegado de 135 grados de la 3ª línea, optimizando el efecto de formación final. ◆ Portadores superiores autopropulsados, plegado preciso para cajas de cartón corrugado |
|
Bloquear parte inferior Tres grupos de estructura de cinta transportadora, función de placa de cinta superior segmentada, pueden superar eficazmente los problemas en la producción de productos de cajas con formas especiales. La placa de la correa media superior es desmontable y se puede desmontar y depurar según los requisitos del producto. |
|
Dispositivo de 4 y 6 esquinas ◆El gancho de plegado electrónico impulsado y controlado por el servomotor inteligente está instalado en dos servoejes controlados independientemente para guiar con precisión el plegado de todas las solapas de la caja. ◆Puede producir cajas de cuatro y seis esquinas y otros tipos diferentes. ◆La interfaz hombre-máquina está configurada de forma inteligente, fácil de operar, intuitiva y fácil de entender.
|
|
Unidad de encolado inferior ◆ Cilindros de pegamento inferiores mecánicos izquierdo y derecho, con diseño de rueda de pegamento y cilindro de pegamento separados, alta velocidad sin lanzamiento de pegamento, fácil de limpiar y mantener. ◆La rueda de pegamento tiene 5 mm de ancho y se puede reemplazar según el producto. |
|
Sección plegable ◆Estructura de placa de correa de transmisión de 3 placas. ◆Las velocidades de las correas plegables exteriores izquierda y derecha se pueden ajustar de forma independiente para garantizar la precisión del moldeo. ◆ Portadores superiores autopropulsados, plegado preciso para cajas de cartón corrugado |
|
Sección de transferencia ◆Conversión de frecuencia independiente de motores separados. ◆Fácil de ajustar la extensión del cinturón superior e inferior. ◆Equipado con contador de patadas electrónico de alta velocidad. |
|
Panel de control ◆ Adopte una pantalla grande de 10 pulgadas, operación fácil e intuitiva. ◆Hay varios idiomas disponibles. ◆Función de memoria y control remoto (opcional). |
|
Transportador ◆En el modo automático, se establece el espaciado de las cajas, la velocidad de la correa y la velocidad del host están vinculadas proporcionalmente y la correa se mueve cuando el fotoeléctrico detecta la caja. ◆En modo manual, la correa se mueve a una velocidad constante y no se ve afectada por la velocidad del anfitrión. ◆La parte de presión adopta prensado neumático, el control de presión es más preciso y el efecto de unión del producto está más garantizado. |
